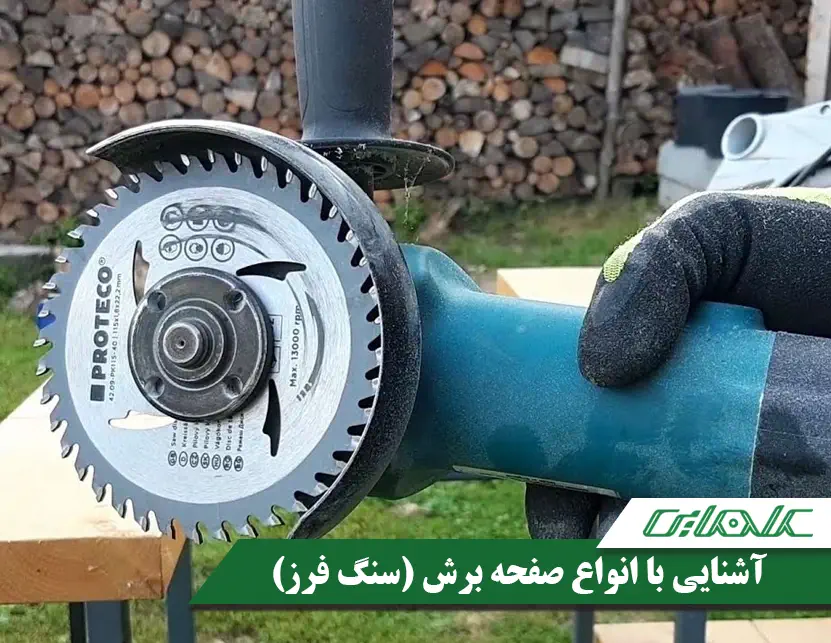

یکی از ابزارهای برقی و شارژی بسیار پرکاربردی که ظرافت و دقت را در کارهای نجاری، آهن بری، سنگ بری و غیره، بسیار بالا می برد، دستگاه فرز می باشد. فرز مدل های متنوعی دارد که به طور کامل در مورد آن در دسته بندی فرزها صحبت شده است. اما نکته قابل توجه این است که دستگاه فرز برای مصارف مختلف یکسان است و موردی که باید تغییر کند سنگ فرز می‌باشد که کارایی و مصرف آن را متفاوت می‌سازد.
از آنجایی که هر کدام از این صفحات کاربردهای متفاوتی نسبت به یکدیگر دارند، تفاوت‌هایی بینشان وجود دارد که باید در این خصوص اطلاعات کاملی داشته باشید، برای اطلاع از این موضوع می‌توانید به دسته بندی انواع صفحه برش مراجعه نمایید.
علائم روی صفحه سنگ فرز (صفحه برش) بیان کننده چه مواردی است؟
1. تاریخ انقضاء
اگر دقت کرده باشید بر روی حلقه فلزی وسط صفحه برش، دو عدد نوشته شده است که یکی مربوط به ماه و دیگری سال انقضاء می‌باشد. گاهی اوقات این تاریخ به صورت کد نمایش داده می‌شود که در جدول زیر کدهای استاندارد نمایش داده شده است. حتما به این مورد در هنگام خرید توجه داشته باشید، زیرا صفحات برش پس از مدتی ممکن است افت کیفیت داشته باشند و احتمال شکستگی آنها بالا رود که این مسئله بسیار خطرناک است و گاهی موجب خطرات جبران ناپذیری می‌گردد.
|
jan-march
|
V01
|
|
April – June
|
V04
|
|
July-sept
|
V07
|
|
oct-dec
|
V10
|
2. اندازه صفحه برش
یکی دیگر از موارد مهم که بر روی صفحه برش درج شده است. اندازه آن می‌باشد که معمولا با سه عدد نمایش داده می شود به عنوان مثال اگر 22*3*180 mm عدد اول نشان دهنده قطر صفحه، دومی قطر شفت و سومی ضخامت صفحه (سنگ فرز) را نشان می دهد.
اندازه تیغه اره ها معمولا به صورت یک عدد درج می شود که بیان کننده قطر و تعداد دندانه های صفحه می‌باشد. به عنوان مثال اگر بر روی صفحه عدد 3096 درج شده باشد به این معناست که قطر صفحه 30 میلی متر است و دارای 96 عدد دندانه می‌باشد. هرچه تعداد دندانه‌های تیغه بیشتر باشد ظرافت کار بیشتر می‌شود و برای ام دی اف مناسب تر خواهد بود.
3. سرعت چرخش
یکی از علائم موجود بر روی صفحه سنگ فرز (برش) سرعت و تعداد دور صفحه را به صورت rpm و m/s نمایش می دهد. به عنوان مثال اگر بر روی صفحه برش نوشته شده باشد “max: 6650rpm” و “80m/s” به این معناست که حداکثر سرعت آن 6650 دور بر دقیقه می باشد و به طور میانگین 80 دور بر ثانیه می باشد.
4. نکات ایمنی و محدودیت ها
اگر دقت کرده باشید برروی صفحات برش معمولا چند تصویر درج شده که برخی از آن ها را خط قرمز کشیده و برخی به صورت کامل نمایش داده می شوند. این تصاویر نشان دهنده نکات ایمنی هستند، مثلا برای همه تاکید می شود که در هنگام کار حتما از لوازم ایمنی کار مانند (ماسک، عینک ایمنی، دستکش کار و گوشی مناسب) استفاده شود. اما از طرفی نشان داده شده است که از خیس کردن صفحه خودداری کنید، از صفحه شکسته استفاده نشود و سایر موارد.
5.علامت osa (علامت گواهی استاندارد نکات ایمنی اروپا (SABS))
صفحاتی که این علامت را دارا باشند به این معناست چندین نکته را باید در هنگام استفاده از آنها در نظر داشت که همگی در ادامه ذکر شده اند.
6. نوع و جنس صفحه برش
کدی با ترکیب اعداد و حروف لاتین بر روی صفحه برش درج شده است که براساس استانداردهای موجود نشان دهنده ترکیبات تشکیل دهنده صفحه، میزان سختی، و نوع آن می باشد که با توجه به جدول استانداردهای مربوطه به سادگی می توانید این موارد را پیدا کنید.
استاندارد صفحه (سنگ) برش
همانطور که در بخش قبلی توضیح داده شد یکی از علائم درج شده بر روی صفحه (سنگ) برش، علامت OSA می باشد. این علامت نشان گواهی استاندارد نکات ایمنی اروپا “SABS” می باشد. درصورتی که این علامت بر روی صفحات برش درج شده باشد نشان دهنده آن است که صفحه مورد قبول می باشد. اما این گواهی شامل چندین بند می باشد که حتما باید درهنگام کار آن ها را رعایت نمود:
- VE1 : جهت آسیاب غلتکی مناسب نیست
- VE2 : برای برش دست ساز مناسب نیست
- VE3 : برای برش خیس مناسب نیست
- VE4 : تنها برای مناطق کار بسته مورد استفاده قرار میگیرد
- VE5 : بدون سیستم اگزوز گرد و غبار مناسب نیست
- VE6 : مناسب برای سنگ زنی جانبی نیست
- VE7 : تنها با پد پشتیبانی استفاده کنید
جهت درست چرخش صفحه سنگ فرز
یکی از نکات بسیار مهمی که برای استفاده از صفحه برش باید به آن توجه کرد، جهت بسته شدن صفحه بر روی فرز و یا مینی فرز می باشد. در حقیقت باید به شکلی روی دستگاه نصب شود که چرخش صفحه به سمت خارج باشد تا هنگام کار تکه هایی که خرد می شوند و به سمت بیرون پرتاب شوند و تراشه های کار به سمت صورت و بدن کارفرما برخورد نکند و موجب آسیب دیدگی فرد نگردد.
نحوه تشخیص مدل صفحه (سنگ برش)
تفاوت سنگ ساب و آهن (استیل بر)
برای تشخیص سنگ های برش ساب و آهن (استیل بر) باید به ضخامت آنها توجه نمود. به این صورت که صفحاتی که ضخامت آن کمتر است به عنوان سنگ برش استیل بر (آهن) در بازار عرضه می گردد و سنگ هایی که دارای ضخامت زیادی هستند در حقیقت سنگ ساب محسوب می شوند. رایج ترین سایز سنگ های آهن بر 115 و 180 میلیمتر می باشد. از طرفی صفحه برش سنگ دارای دو سایز 115 و 235 میلی متر می باشد.
تفاوت سنگ سرامیک بر و گرانیت بر
سنگ های سرامیک بر و گرانیت بر نسبت به سنگ برش آهن و سنگ ساب بسیار نازک تر هستند و ویژگی که بین آن ها تفاوت ایجاد می کند شیاردار بودن یا نبودن شان است. یعنی سنگ های گرانیت بر شیاردار است و سنگ های سرامیک بر بدون شیار می باشند.
طریقه بستن صفحه سنگ فرز
صفحه برش ها دارای سایزهای متفاوتی هستند که در هنگام قرار گرفتن بر روی دستگاه فرز باید اول از همه به سایز قاب دستگاه فرز توجه شود و قاب متناسب با آن ها استفاده گردد، تا از امنیت دستگاه کاسته نشود. معمولا بر روی صفحات برش جهت حرکت آن ذکر شده است و هنگام بستن حتما باید به این نکته توجه شود. به صورت کلی، سنگ های برش بر روی فرز طوری قرار می گیرند که جهت چرخش آن ها به سمت خارج باشد.
علاوه بر جهت چرخش، قابی که روی دستگاه قرار میگیرد اهمیت دارد، زیرا قاب مناسب فرزهای آهنگری، نسبت به فرزهای سنگ بری کوچکتر است. از آنجایی که در برخی مواقع ممکن است افراد از فرز آهنگری، به عنوان فرز سنگ‌بری نیز استفاده کنند، حتما باید از محافظ متناسب سنگ استفاده شود که سایز بزرگتری دارند. زیرا درصورتی که قاب آهن بری برداشته شود و سنگ ساب و برش سنگ بدون قاب بر روی دستگاه نصب گردد، احتمال پرت شدن ذرات افزایش یافته و ایمنی کار را بشدت کاهش می‌دهد.
